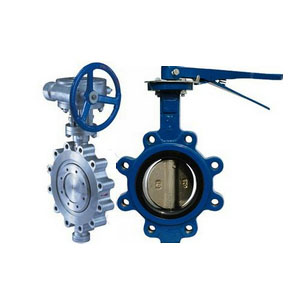

Lug Butterfly Valve

Ang LYV ay tagagawa at supplier ng China na pangunahing gumagawa ng LUG lug Butterfly Valve na may maraming taon ng karanasan. Sana ay bumuo ng relasyon sa negosyo sa iyo.
Malugod kang tinatanggap na pumunta sa aming pabrika upang bumili ng pinakabagong benta, mababang presyo, at de-kalidad naLUG lug Butterfly Valve . Inaasahan namin ang pakikipagtulungan sa iyo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

LYVLUG lug Butterfly ValveIntroduksyon

Butterfly balbula sukat ay maliit, magaan ang timbang, maaaring putulin sa isang iba't ibang mga medium pipeline, ipinaguutos daloy ng kagamitan. Sa pamamagitan ng pagpili ng iba't ibang mga materyales ng balbula plate at seal seat, pati na rin ang plate, baras sa pamamagitan ng pin koneksyon ay maaaring gamitin para sa masamang kondisyon, tulad ng desulfurization, vacuum, seawater desalination system. Ang lug to clamp na butterfly valve ay maaaring magkaroon ng online na pag-aayos ng downstream pipeline at kagamitan, at ang balbula ay maaaring magkaroon ng online repair ng downstream pipeline at kagamitan ng balbula, at ang balbula ay maaaring mai-install sa dulo ng pipe bilang isang tambutso na balbula.

LYVLUG lug Butterfly ValveParameter (Specification)

Disenyo at paggawa :API609, MSS SP-67, MSS SP-68

Inspeksyon at pagsubok: API598

Koneksyon ng flange: ASME B16.5(NPSâ¤24), serye ng ASME B16.47B

Butt welding end: ASME B16.25

Haba ng istraktura: API609

Temperatura at grado ng presyon: ASME B16.34

LYVLUG lug Butterfly ValveFeature At Application

Ito ay malawakang ginagamit sa metalurhiya, magaan na industriya, electric power, petrochemical industry, gas waterway at iba pang larangan.

Lug type butterfly valve, ang sealing principle ng lug type butterfly valve:

Ang tatlong sira-sira na balbula ng butterfly ay may two-way air - libreng masikip na pagsasara ng pagganap. Tinitiyak ng geometry na ito na ang disc seal ay nakikipag-ugnayan sa upuan ng katawan sa saradong posisyon lamang, kaya walang friction o wear, at gumagawa ng metalikang kuwintas na nagpapahintulot sa nababanat na selyo na "welded" nang sapat upang matiyak ang pantay na pagkakaugnay ng seal.

Triple eccentric geometry:

Ang sira-sira na 1 valve shaft ay matatagpuan sa likod ng seat shaft upang ang selyo ay ganap na masikip sa paligid ng buong upuan.

Ang eccentric 2 valve shaft center line ay lumihis mula sa pipe at valve center line, ito ay libre mula sa valve opening at closing interference.

Ang sira-sira na 3 seat cone shaft ay lumihis mula sa gitnang linya ng valve shaft, na nag-aalis ng friction sa panahon ng pagsasara at pagbubukas at nagbibigay ng pantay at pare-parehong compression seal sa paligid ng buong upuan.

Frictionless seal na may mas mahabang buhay ng serbisyo:

(1) Ang mga upuan ay Cr13 o stellite hard faced bilang pamantayan.

(2) Ang gasket ay helicly coiled stainless steel/graphite para sa zero leakage.

(3) Ang torque sa panahon ng pagsasara ay lumilikha ng puwersa ng upuan na pantay na inilalapat sa paligid ng circumference. Ang nababanat na selyo ay nababaluktot at masigla, na pinapanatili ang hugis ng upuan. Ang pare-parehong pagkilos ng puwersa ng compression sa kahabaan ng circumference ay ginagawang magagawa ng balbula na makamit ang bidirectional na mahigpit na pagsasara. Dahil sa pagkalastiko ng seal, ang katawan ng balbula at disc ay maaaring makipag-ugnay o lumawak, na nag-iwas sa panganib ng pagbara dahil sa mga pagbabago sa temperatura. Ang device ay self-aligning.

LYVLUG lug Butterfly ValveDetails
