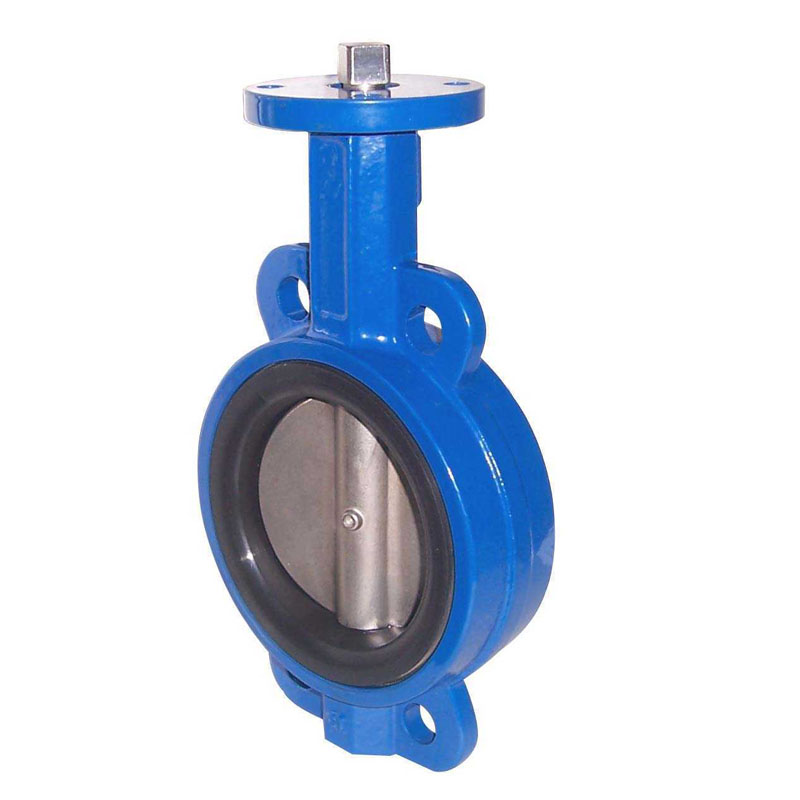

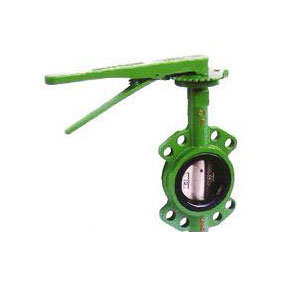

Concentric Butterfly Valve

LYV® Concentric Butterfly Valve Panimula

LYV® Ang Concentric Butterfly Valve bilang isang bahagi na ginagamit upang mapagtanto ang pipeline system on at off at flow control, ay malawakang ginagamit sa petrolyo, kemikal, metalurhiya, hydropower at marami pang ibang larangan. Sa kilalang butterfly valve technology, ang sealing form ng sealing structure, sealing material para sa goma, PTFE at iba pa. Dahil sa limitasyon ng mga katangian ng istruktura, hindi ito angkop para sa mataas na temperatura, mataas na presyon, paglaban sa kaagnasan, paglaban sa pagsusuot at iba pang mga industriya. Ang umiiral na butterfly valve ay isang mas advanced na tatlong sira-sira metal hard seal butterfly valve, valve body at valve seat para sa mga konektadong bahagi, valve seat sealing surface layer surfacing welding temperature resistant, corrosion resistant alloy material. Ang multi-layer soft laminated sealing ring ay naayos sa valve plate. Kung ikukumpara sa tradisyonal na butterfly valve, ang butterfly valve ay may mga pakinabang ng mataas na temperatura na paglaban, magaan na operasyon, walang alitan sa pagbubukas at pagsasara, pagsasara sa pagtaas ng metalikang kuwintas ng mekanismo ng paghahatid upang mabayaran ang sealing, pagpapabuti ng pagganap ng sealing ng ang butterfly valve at pagpapahaba ng buhay ng serbisyo

LYV® Tampok At Application ng Concentric Butterfly Valve

Ang istraktura ng middle line butterfly valve ay nailalarawan sa pamamagitan ng stem axis, butterfly plate center at body center sa parehong posisyon. Simpleng istraktura at maginhawang paggawa. Ang karaniwang rubber lined butterfly valve ay kabilang sa klase na ito. Ang kawalan ay ang disc at ang upuan ng balbula ay palaging nasa extrusion, estado ng pag-scrape, malaking pagtutol, mabilis na magsuot. Upang mapagtagumpayan ang pagpilit, pag-scrape, upang matiyak ang pagganap ng sealing, ang upuan ng balbula ay karaniwang gawa sa goma o polytetrafluoroethylene at iba pang mga nababanat na materyales, ngunit dahil din sa paggamit ng mga materyales sa sealing ay limitado ng temperatura, kaya't ayon sa kaugalian ay itinuturing na ang butterfly valve ay hindi lumalaban sa mataas na temperatura.

Nailalarawan na ang sealing ring ng upuan ay binubuo ng maraming patong ng hindi kinakalawang na asero sa magkabilang panig ng malambot na T-shaped na sealing ring.

Ang sealing surface ng valve plate at ang valve seat ay isang inclined conical structure, at ang temperature resistant at corrosion resistant alloy material ay lumalabas sa inclined conical surface ng valve plate; Ang istraktura ng spring ay naayos sa pagitan ng adjusting ring platen at ang adjusting bolt sa platen. Ang istrukturang ito ay epektibong nagbabayad sa elastic deformation ng tolerance zone sa pagitan ng shaft sleeve at ng valve body at ng valve stem sa ilalim ng medium pressure, at nilulutas ang problema sa sealing ng valve sa two-way interchangeable medium conveying process.

Ang sealing ring ay binubuo ng maraming layer ng stainless steel sheet sa magkabilang gilid ng soft T type, na may dobleng bentahe ng hard metal seal at soft seal. Mayroon itong zero leakage sealing performance sa parehong mababa at mataas na kondisyon ng temperatura. Ang pagsubok ay nagpapatunay na kapag ang tangke ay nasa positibong estado ng daloy (ang direksyon ng daloy ng daluyan ay kapareho ng direksyon ng pag-ikot ng butterfly plate), ang presyon ng sealing surface ay sanhi ng pagkilos ng metalikang kuwintas ng paghahatid. device at ang presyon ng medium sa valve plate. Kapag tumaas ang positibong medium pressure, mas mahigpit ang inclined cone surface ng valve plate at ang sealing surface ng valve seat ay pinipiga, mas maganda ang sealing effect.

Kapag countercurrent, ang seal sa pagitan ng valve plate at ng upuan ay depende sa torque ng driving device upang pindutin ang valve plate laban sa upuan. Sa pagtaas ng reverse medium pressure, ang unit positive pressure sa pagitan ng valve plate at ng valve seat ay mas mababa kaysa sa medium pressure, ang adjustment ring spring pagkatapos i-load ang deformation energy na nakaimbak upang mabayaran ang valve plate at ang valve seat sealing surface ng ang mahigpit na presyon ay gumaganap ng isang papel na awtomatikong kabayaran.

Samakatuwid, ang modelo ng utility ay hindi nag-i-install ng malambot at matigas na multilayer sealing ring sa valve plate tulad ng umiiral na teknolohiya, ngunit direktang naka-install sa valve body, at isang adjustment ring ay idinagdag sa pagitan ng pressure plate at ng upuan, na isang napakahusay na bidirectional hard sealing mode. Papalitan nito ang mga gate valve at ball valve

LYV® gitnang linya butterfly valve Mga Detalye
