Dobleng Offset na Butterfly Valve

Malugod kang tinatanggap na pumunta sa aming pabrika upang bumili ng Double Offset Butterfly Valve, mababang presyo, at de-kalidad.double eccentric butterfly valve Inaasahan namin ang pakikipagtulungan sa iyo.

LYV® Double Offset Butterfly Valve Panimula

LYV double sira-sira butterfly balbula sa batayan ng pinabuting paghubog ay kasalukuyang malawakang ginagamit double sira-sira butterfly balbula. Ang mga katangian ng istruktura nito ay ang stem axis ay lumihis mula sa gitna ng disc at sa gitna ng katawan. Ang epekto ng double eccentricity ay nagbibigay-daan sa disc na mabilis na maalis mula sa upuan pagkatapos mabuksan ang balbula, lubos na inaalis ang hindi kinakailangang labis na extrusion at scratching phenomenon sa pagitan ng disc at upuan, binabawasan ang opening resistance, binabawasan ang pagkasira, at pagpapabuti ng buhay ng ang upuan

LYV® Double Offset Butterfly Valve Parameter (Detalye)

Pamantayan sa pag-aampon ng produkto

Estruktural na anyo

Dobleng sira-sira

Batayan sa disenyo

GB

API

Nagmamaneho sa ngayon

Manwal, worm gear at worm drive, manual, electric

Pamantayan sa disenyo

GB/T 12238

API609, MSS.SP-68

Haba ng istruktura

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Pagkonekta ng flange

JB/T79, JB/T82, GB/T9115

ASME B16.5, ASME B16.47

Pagsubok at inspeksyon

JB/T 9092

API 598

Tandaan: Ang laki ng flange ng koneksyon sa balbula at dulo ng welding ng butt ay maaaring idisenyo at gawin ayon sa mga kinakailangan ng gumagamit

Mga pangunahing bahagi ng materyal

Serial number

materyal

materyal

Serial number

Parteng pangalan

materyal

1 Katawan ng balbula

WCB, CF8, CF8M, CF8C, CF3, CF3M

5 pag-iimpake

Flexible na grapayt

2 Balbula stem

1Cr13, 2Cr13, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti

6 Pag-iimpake ng glandula

WCB, CF8, CF8M

3 Pagpupulong ng butterfly plate

WC+f4, WCB+ hindi kinakalawang na asero composite parts

WCB+F6, CF8, CF8M

7 suporta

WCB, CF8, CF8M, CF3, CF3M

4 Packing pad

2Cr13

8 Worm gear at worm gear

LYV® Double Offset Butterfly Valve Feature At Application

1 Makatwirang disenyo, compact na istraktura, madaling pag-assemble at disassembly, madaling pagpapanatili.

2 Sira-sira na istraktura, bawasan ang alitan ng seal ring, pahabain ang buhay ng serbisyo ng balbula.

3 Ganap na selyadong, zero leakage. Maaari itong magamit sa napakataas na kondisyon ng vacuum

4 Palitan ang valve plate seal ring, butterfly plate, rotating shaft at iba pang mga materyales, maaaring magamit sa iba't ibang media at iba't ibang temperatura

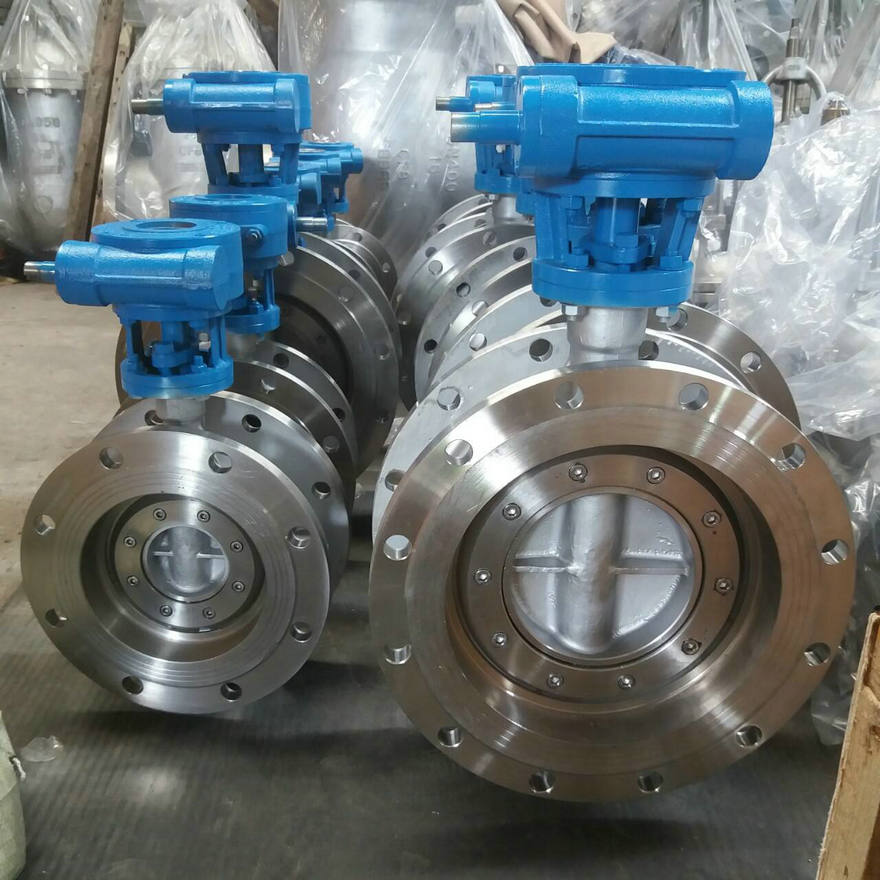

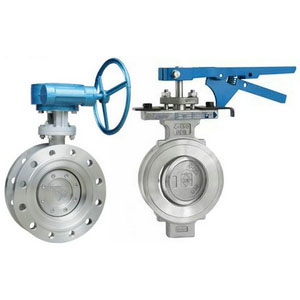

LYV® Mga Detalye ng Double Offset Butterfly Valve
