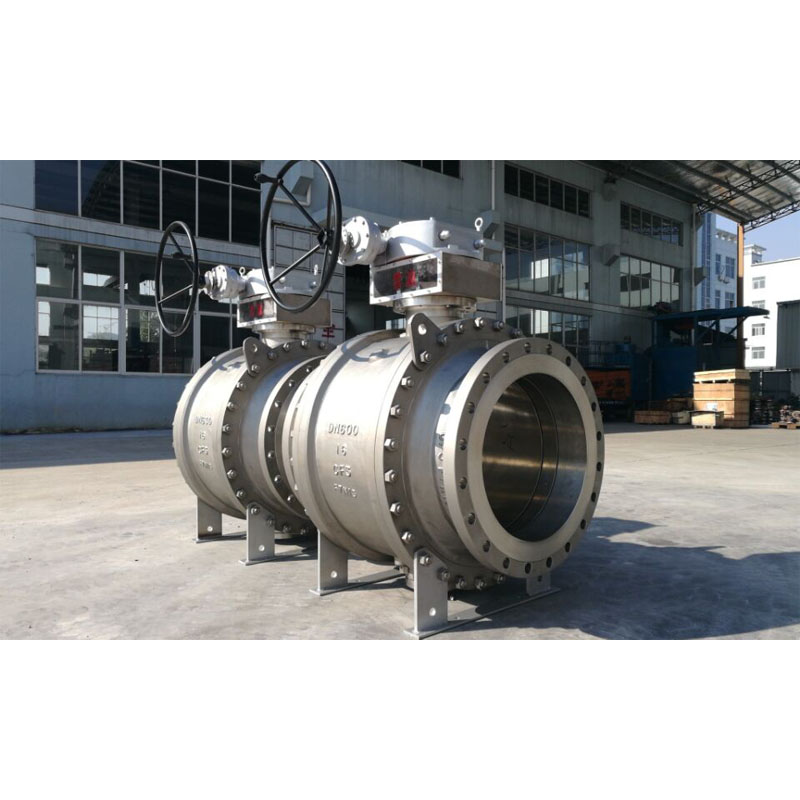

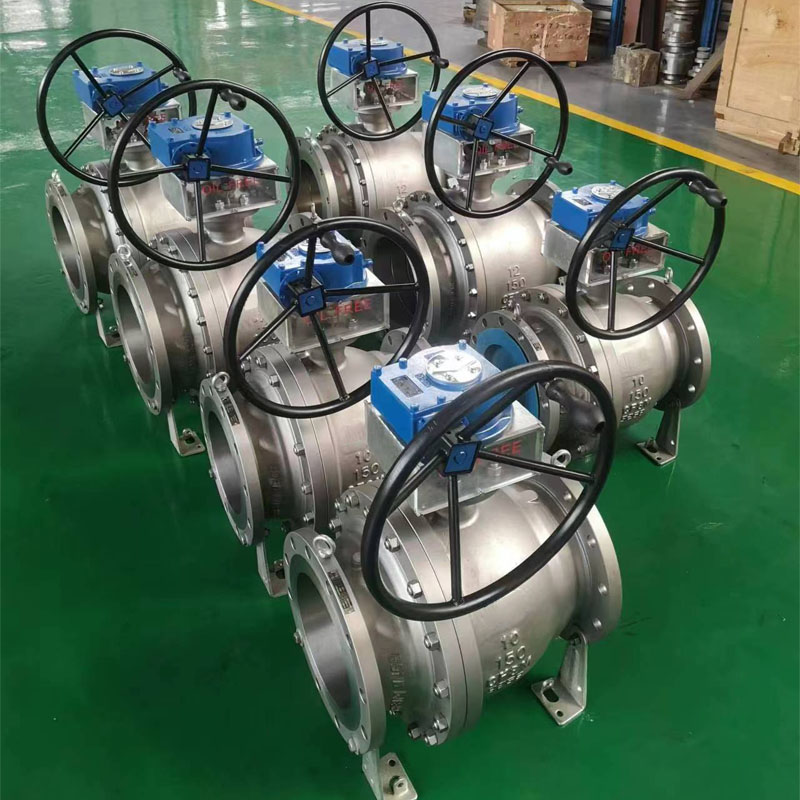

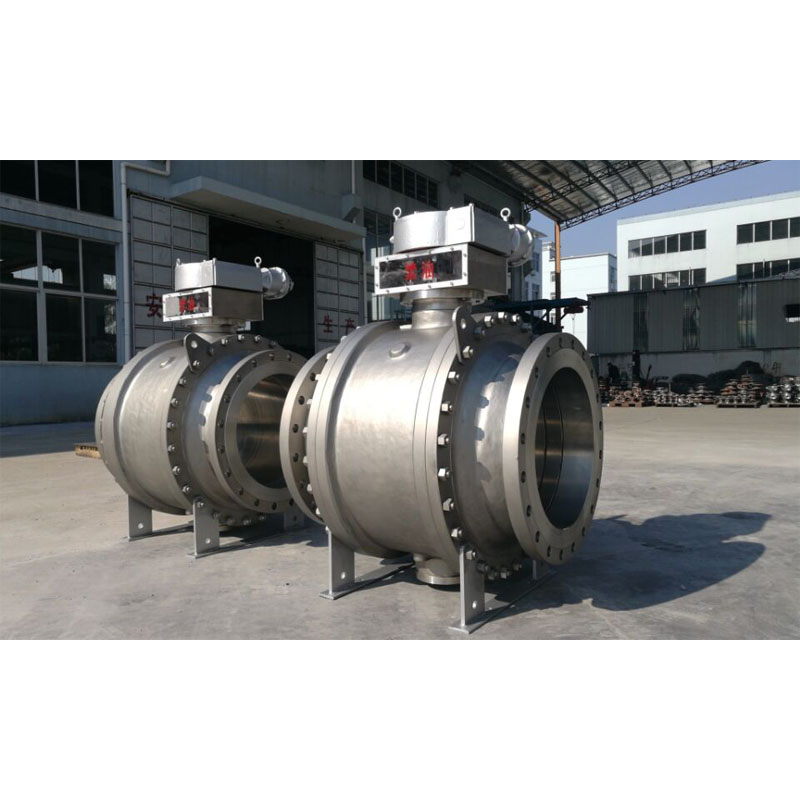

Oxygon Ball Valve

Ang Oxygon Ball Valve ay isang uri ng espesyal na ball valve na ginagamit ng mga valve para sa Oxygon gas sa system, na dapat ay mahigpit na kinakailangan sa Oil Free sa panahon ng proseso ng pagpupulong at pag-install.

Disenyo at Pagsubok International Standard ng Two piece ball valve

Pamantayan sa Disenyo : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Pamantayan sa Inspeksyon at Pagsubok : API 598/ API 6D

Pamantayan sa Pagsubok na Ligtas sa Sunog : API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Maikling pattern/ Mahabang pattern

End Connection : Flanged End to ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Laki ng Tagagawa at Saklaw ng Presyon:

NPS 1/2” hanggang 48” (para sa ANSI Class 150LB)

NPS 1/2” hanggang 48” (para sa ANSI Class 300LB)

NPS 1/2” hanggang 48” (para sa ANSI Class 600LB)

NPS 1/2” hanggang 36” (para sa ANSI Class 900LB)

NPS 1/2” hanggang 24” (para sa ANSI Class 1500LB)

NPS 1/2” hanggang 12” (para sa ANSI Class 2500LB)

o

DN15 hanggang DN1200 (para sa PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 hanggang DN1200 (para sa PN4.0Mpa, PN5.0Mpa)

DN15 hanggang DN1200 (para sa PN6.3Mpa, PN10.0Mpa)

DN15 hanggang DN900 (para sa PN15.0Mpa)

DN15 hanggang DN600 (para sa PN25.0Mpa)

Pipe Bore: Full Bore (FB)/ Reduce Bore(RB)

Katawan ng Konstruksyon: Side Entry

Bonnet/Uri ng takip: Bolted Bonnet/Extended Bonnet

Uri ng upuan: Malambot na uri

Direksyon sa Daloy: Uni-Directional/Bi-Directional

Daluyan ng Serbisyo: Oxygon gas

Tampok: Disenyo ng Fire Safety

Anti-Static na Disenyo

Blow-out Proof Stem

Operasyon ng Valve: Manual Lever / Worm-Gear /Actuator Operated/ Pneumatic Actuator / Electrical Actuator

MOC (Bill of Material – BOM):

Katawan at Bonnet: ASTM B148 C95800 (Al–Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Stainless Steel)

Solid Ball : ASTM B148 C95800 (Al–Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Stem : ASTM B148 C95800 (Al–Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Ball Seat at Body Seal : PTFE Virgin / 25% Glass Filled PTFE

: SILIP / Delrin / Grafoil – Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE – GFT / Carbon Filled PTFE – CFT
