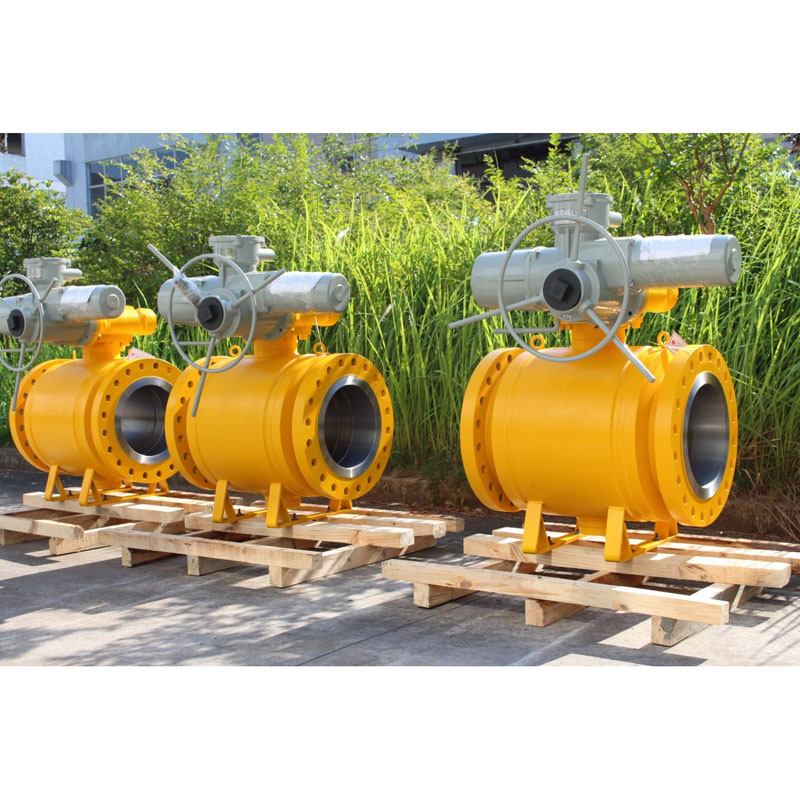

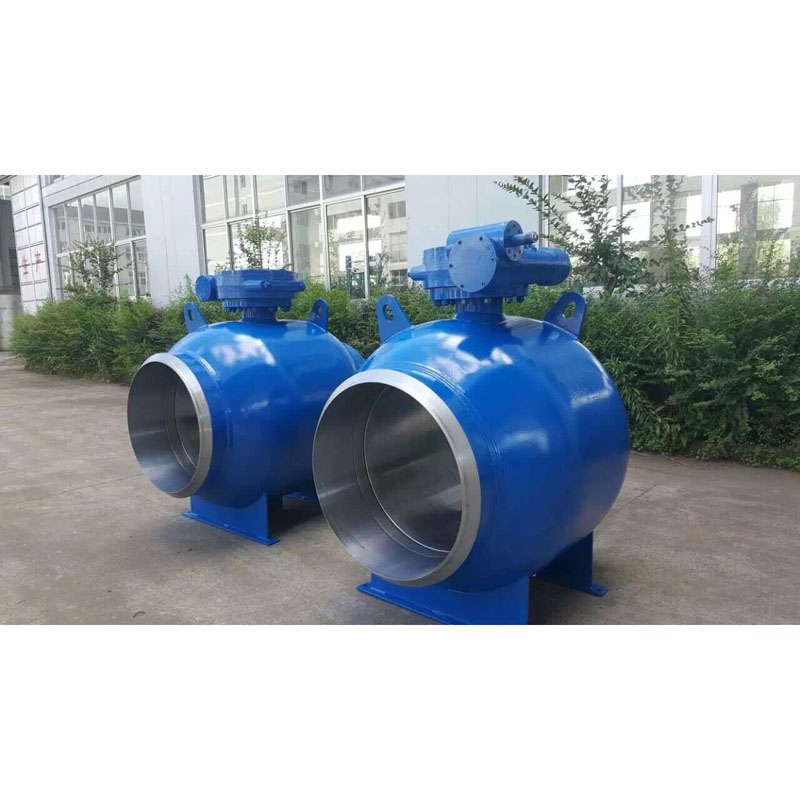

Ganap na Welding Trunnnion Ball Valve

LYV® ay isang valve manufacturer at supplier sa Lishui, China, na maaaring mag-alok ng customized at wholesale na Fully Welding Trunnnion Ball Valve. Tinatawag din itong Welded Body Ball Valve, dahil ang katawan ay ganap na hinangin. Tinitiyak ng ganap na hinangin na katawan na walang panlabas na daanan ng pagtagas mula sa katawan ng balbula. Lahat ng proseso ng welding ay kwalipikado at isinagawa ayon sa ASME Section IX. Ang hinang para sa katawan ng balbula ay isasagawa gamit ang Non-destructive tests.

Mga kalamangan:

Ang Fully Welding Trunnnion Ball Valve, na pinangalanan din na welded body ball valve, ay maaaring mag-alok ng maximum na lakas na may pinakamababang timbang, pati na rin ang maximum na pagtutol sa parehong presyon at mga stress sa pipeline system. Ang compact na spherical na disenyo ay nag-aalis ng bahagi ng mga flanges ng katawan, kaya binabawasan ang kabuuang sukat at ang mga punto ng pagtagas, nang walang potensyal ng takas na paglabas mula sa mga flanges.

Karaniwan, ang Fully Welding Trunnnion Ball Valve ay malawakang ginagamit sa paghahatid ng natural na gas para sa underground at buried installation. Upang matiyak ang pagganap ng sealing, mayroong iba't ibang mga pamamaraan ng pagsubok sa mga balbula, bukod pa rito, ang Visual, Magnetic Particle (MT), Ultrasonic (UT) at Radiographic test (RT) ay dapat ding isagawa para sa welding seams, kung kinakailangan.

Disenyo at Pagsubok sa International Standard:

Pamantayan sa Disenyo : ISO 14313/ ASME B 16.34 /API 6D

Pamantayan sa Inspeksyon at Pagsubok : API 598/ API 6D

Pamantayan sa Pagsubok na Ligtas sa Sunog : API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Maikling pattern/ Mahabang pattern

End Connection : Flanged End to ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Laki ng Tagagawa at Saklaw ng Presyon:

NPS 2â hanggang 48 â (para sa ANSI Class 150LB)

NPS 2â hanggang 48â (para sa ANSI Class 300LB)

NPS 2â hanggang 48â (para sa ANSI Class 600LB)

NPS 2â hanggang 36â (para sa ANSI Class 900LB)

NPS 2â hanggang 24â (para sa ANSI Class 1500LB)

NPS 2â hanggang 12â (para sa ANSI Class 2500LB)

o

DN50 hanggang DN1200 (para sa PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 hanggang DN1200 (para sa PN4.0Mpa, PN5.0Mpa)

DN50 hanggang DN1200 (para sa PN6.3Mpa, PN10.0Mpa)

DN50 hanggang DN900 (para sa PN15.0Mpa)

DN50 hanggang DN600 (para sa PN25.0Mpa)

Pipe Bore: Full Bore(FB) /Reduce Bore (RB)

Katawan ng Konstruksyon: Buong katawan ng hinang

Uri ng Upuan: Malambot na uri/ Hardseal na Uri ng Metal

Direksyon sa Daloy: Uni-Directional/Bi-Directional

Pag-install: Sa itaas ng lupa / Underground

Daluyan ng Serbisyo: Natural Gas, Langis, Tubig, Oxygon gas, atbp

Serbisyo: SOUR, ISO 15156/ NACE MR0175

Fugitive Emission: ISO 15848

Tampok: Disenyo ng Fire Safety

Anti-Static na Disenyo

Blow-out Proof Stem

Dobleng bloke at madilim na disenyo

ISO 5211 Naka-mount na IPAD

Operasyon ng Valve: Manual Lever / Worm-Gear /Actuator Operated/ Pneumatic Actuator / Motor Actuator

MOC (Bill of Material â BOM) :

Katawan at Bonnet: ASTM ASTM A105N (Carbon steel)

: ASTM A350 LF2 (Mababang temp. carbon steel)

: ASTM A182 F304/ F316 / F304L /F316L (Stainless Steel)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex Stainless Steel)

:ASTM A182 F51 / F53/ F55 (Duplex Stainless Steel)

Solid Ball : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Tandaan: Harseal Metal Seat type Ball surface treatment: ENP, HCR, WC, welding Ni60/ Ni55

Stem : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal Seat Ring: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Tandaan: Harseal Metal Seat type Seat Ring surface treatment: ENP, HCR, WC, welding Ni60/ Ni55

Seat sealing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: Grafoil â Graphite Ring

Ano ang Trunnion Mounted Ball Valve?

Ang trunnion mounted ball valve ay isang quarterly turning valve na tumutulong na ihinto ang dumadaloy na medium sa mga pipeline. Ang kakaibang katangian ng trunnion mounted ball valve ay ang disk nito sa bilog o spherical na hugis na inilagay sa gitna. Ito ay patuloy na umiikot upang ihinto o simulan ang daloy.
