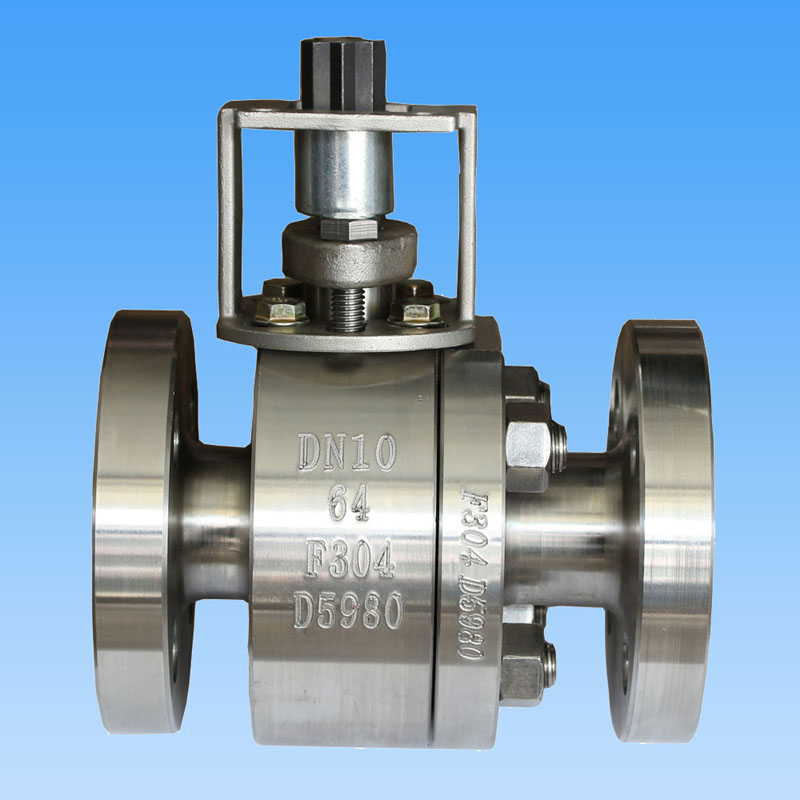

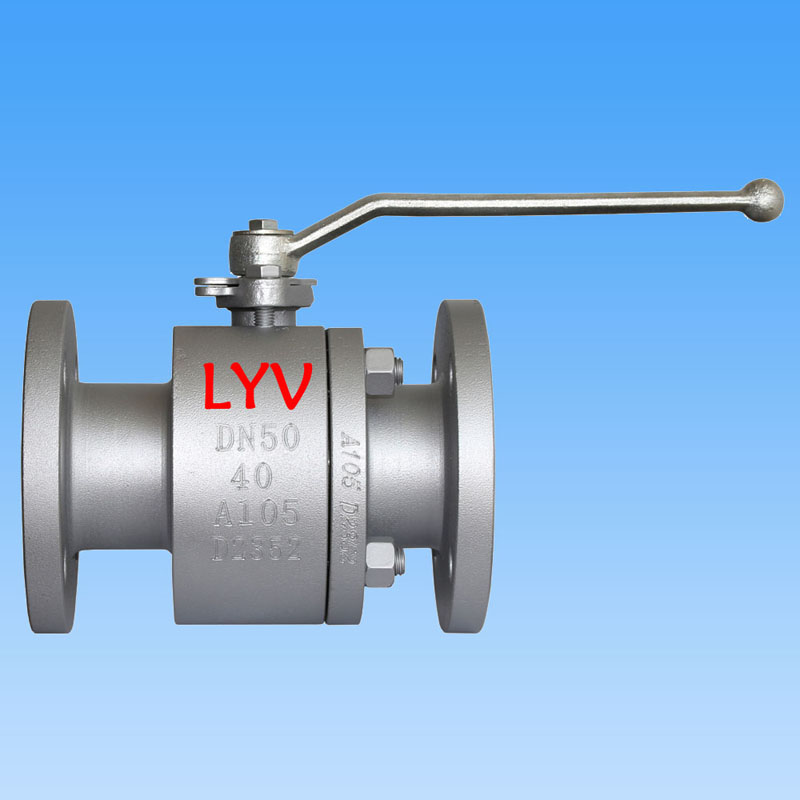

Full Bore Floating Ball Valve

LYV® ang full bore floating ball valve ay ginagamit upang putulin o ikonekta ang medium sa pipeline, na may tampok tulad ng: tiyakin ang valve seal, mababang friction coefficient, maliit na operating torque, iba't ibang mga materyales sa upuan, malawak na hanay ng kakayahang umangkop, bukas / isara gamit ang tamang switch. Kasabay nito, ang floating ball valve ay maaaring bumuo ng metal contact sa valve body pagkatapos ng sunog upang matiyak ang stem seal.

Disenyo at Pagsubok sa International Standard :

Pamantayan sa Disenyo : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Pamantayan sa Inspeksyon at Pagsubok : API 598/ API 6D

Pamantayan sa Pagsubok na Ligtas sa Sunog : API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Maikling pattern/ Mahabang pattern

End Connection : Flanged End to ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Laki ng Tagagawa at Saklaw ng Presyon:

NPS 1/2â hanggang 10â (para sa ANSI Class 150LB)

NPS 1/2â hanggang 8*(para sa ANSI Class 300LB)

NPS 1/2â hanggang 4â (para sa ANSI Class 600LB)

o

DN15 hanggang DN250 (para sa PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 hanggang DN200 (para sa PN4.0Mpa, PN5.0Mpa)

DN15 hanggang DN100 (para sa PN6.3Mpa, PN10.0Mpa)

Pipe Bore: Full Bore(FB)

Katawan ng Konstruksyon: End Entry, 2 piraso/3 piraso

Bonnet/Uri ng takip: Bolted Bonnet/Extended Bonnet

Uri ng Upuan: Malambot na uri/ Hardseal na Uri ng Metal

Direksyon sa Daloy: Uni-Directional/Bi-Directional

Daluyan ng Serbisyo: Natural Gas, Langis, Tubig, Oxygon gas, atbp

Serbisyo: SOUR, ISO 15156/ NACE MR0175

Tampok: Disenyo ng Fire Safety

Anti-Static na Disenyo

Blow-out Proof Stem

ISO 5211 Naka-mount na IPAD

Operasyon ng Valve: Manual Lever / Worm-Gear /Actuator Operated/ Pneumatic Actuator / Electrical Actuator

MOC (Bill of Material â BOM) :

Katawan at Bonnet: ASTM A 216 GR. WCB /ASTM A105N (Carbon steel)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Mababang temp. carbon steel)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Stainless Steel)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Stainless Steel)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex Stainless Steel)

Solid Ball : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Tandaan: Harseal Metal Seat type Ball surface treatment: ENP, HCR, WC, welding Ni60/ Ni55

Stem : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Ball Seat at Body Seal : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: Grafoil â Graphite Ring

Ano ang floating type ball valve?

Ang floating ball valve ay isang uri ng balbula na ang bola nito ay lumulutang sa loob ng valve body; naaanod ito sa ibabang bahagi ng agos at mahigpit na itutulak sa upuan ng katamtamang presyon, upang matiyak ang isang maaasahang selyo. Ito ay isang medyo simpleng disenyo na may mahusay na pagganap ng sealing at umaasa sa materyal ng upuan upang pasanin ang workload dahil ang sealing stress ay pangunahing ipinapataw sa mga singsing ng upuan. Karaniwan ang mga lumulutang na balbula ng bola ay gumagana sa sistema ng pipeline na may mababang at katamtamang rating ng presyon.

Ano ang isang full bore ball valve?

Ang full bore ball valve ay pangunahing ginagamit para sa on-off na mga kondisyon. Sa sistema ng pipeline ng proseso, karamihan sa mga balbula ay idinisenyo upang limitahan ang daloy sa isang tiyak na hanay sa pamamagitan ng paggawa ng daloy ng daloy o lugar ng miyembro ng pagsasara na mas maliit kaysa sa panloob na diameter ng tubo. Ang ilang mga uri ng mga ball valve ay may sobrang laki ng bola upang matiyak na ang mga panloob na daanan ng daloy ay maaaring magkaroon ng sapat na espasyo upang payagan ang likido na makapasa nang walang anumang malinaw na mga paghihigpit, na pinangalanang full bore ball vales, dahil ang butas sa bola ay ang parehong laki upang tumugma sa diameter ng pipeline.
