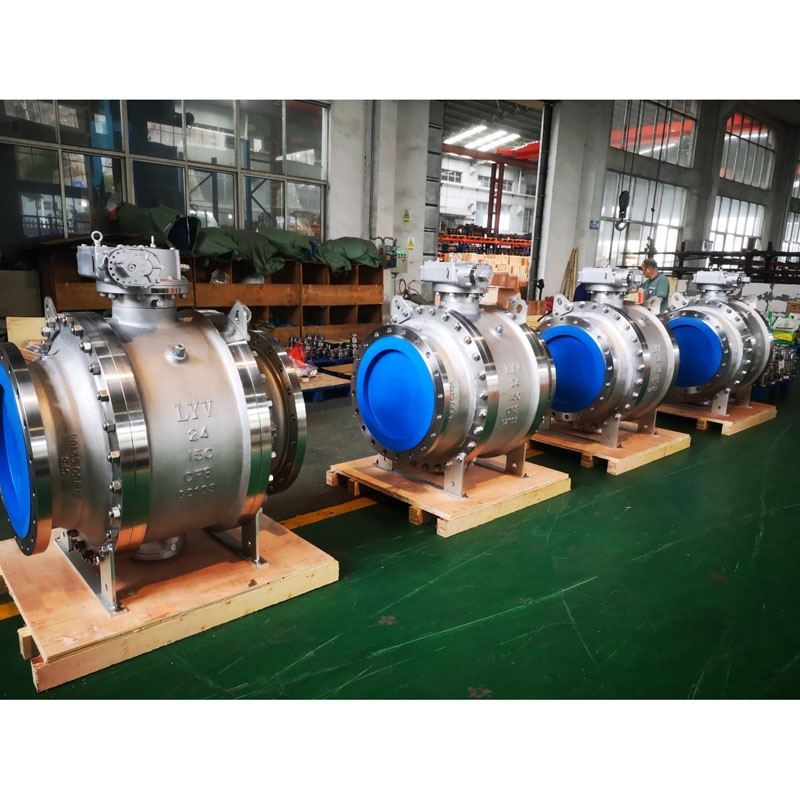

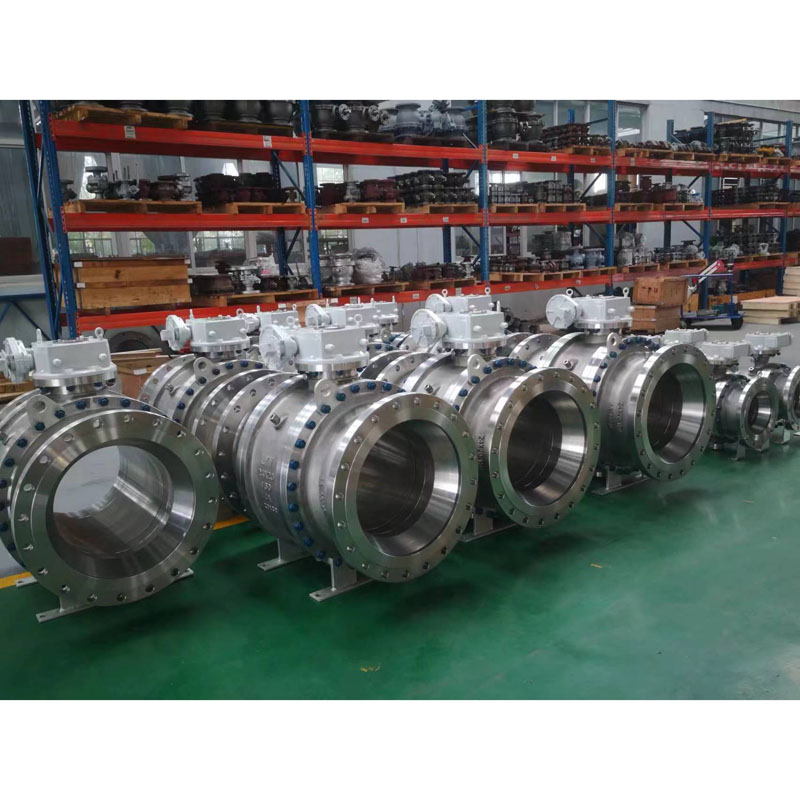

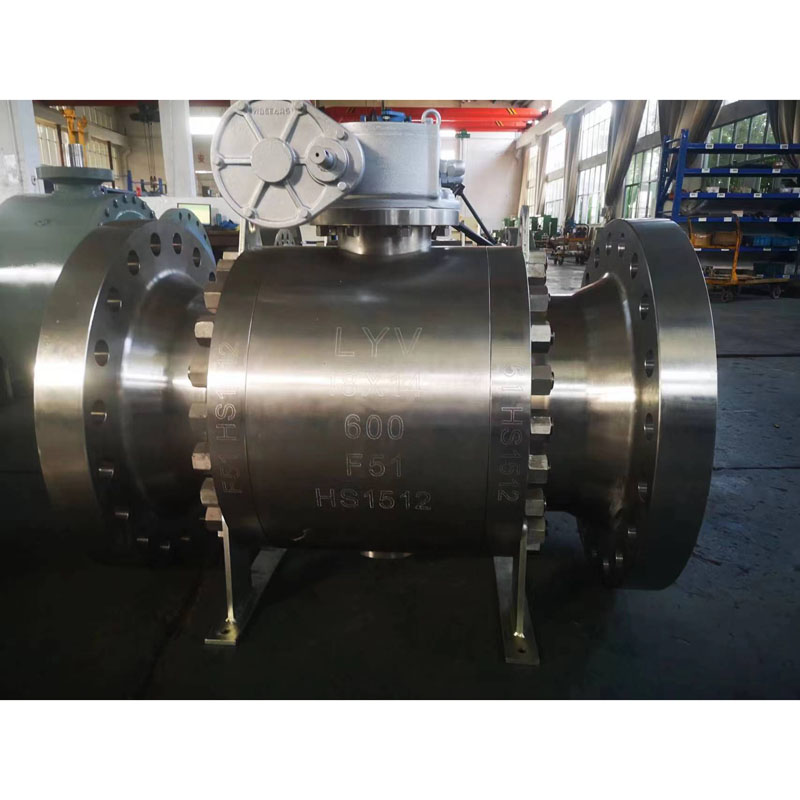

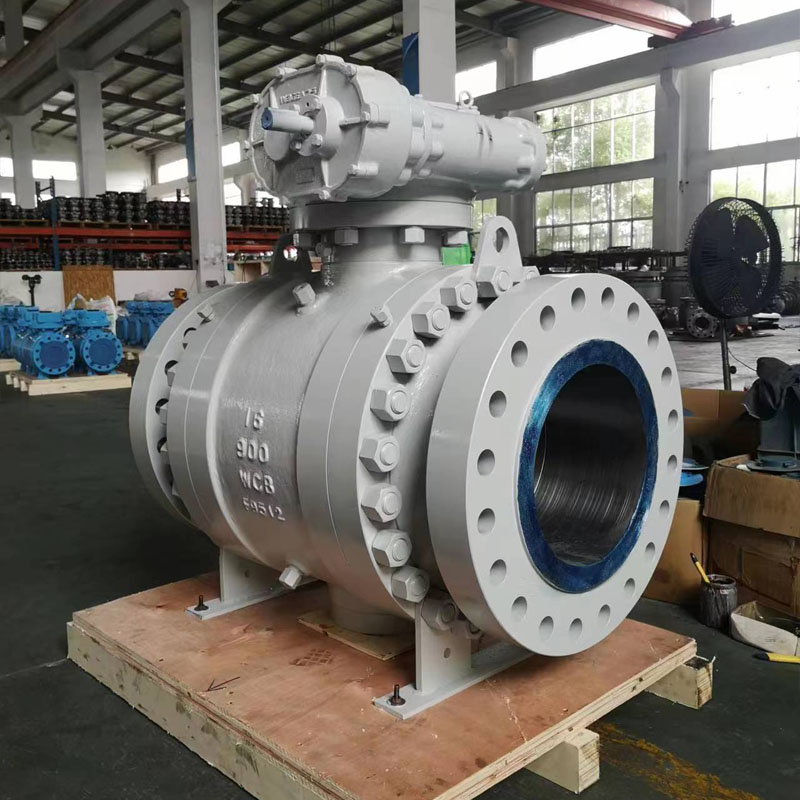

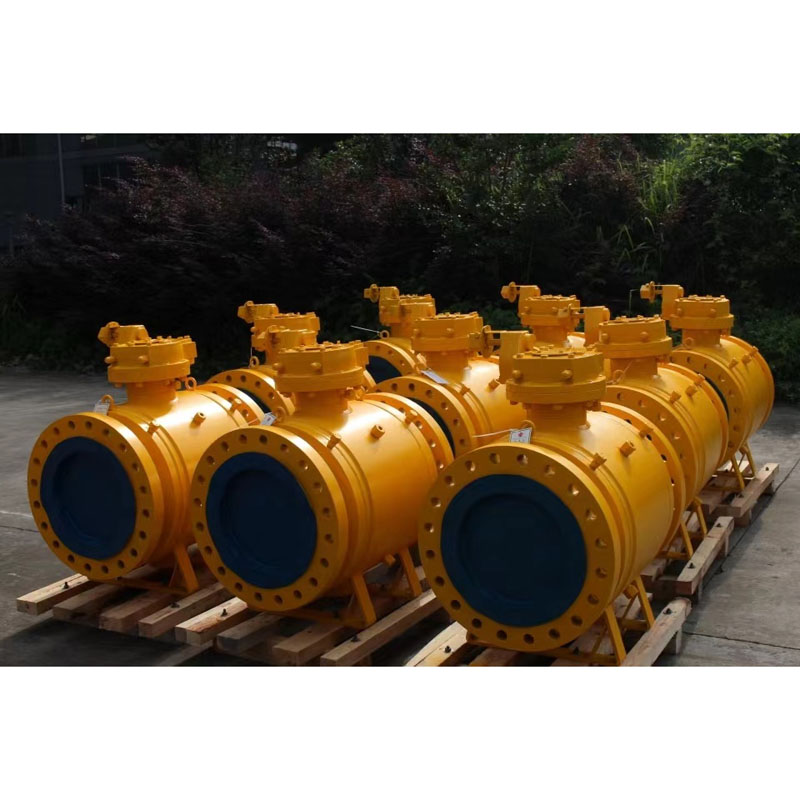

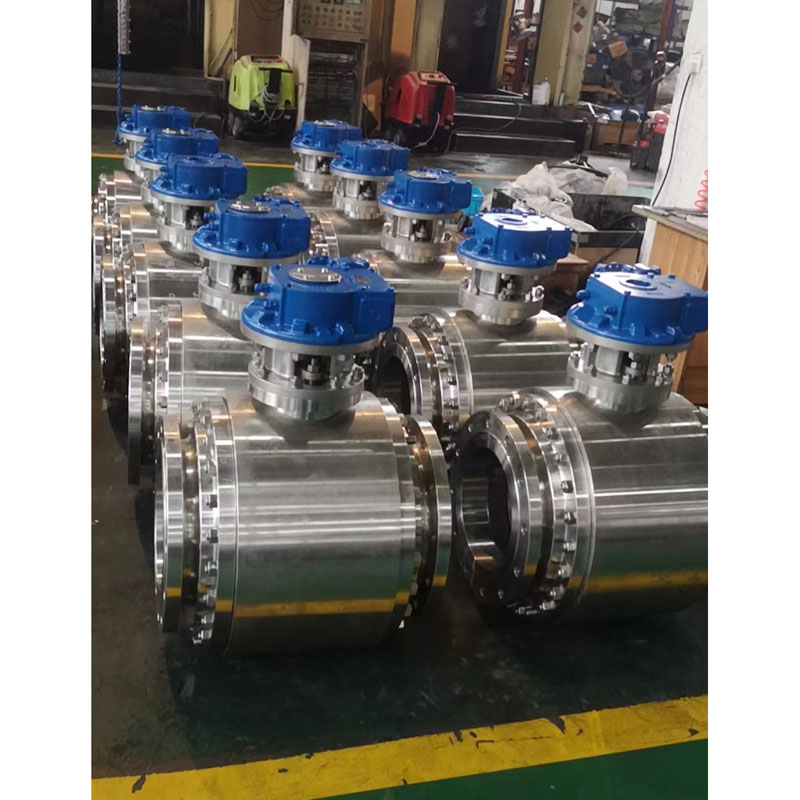

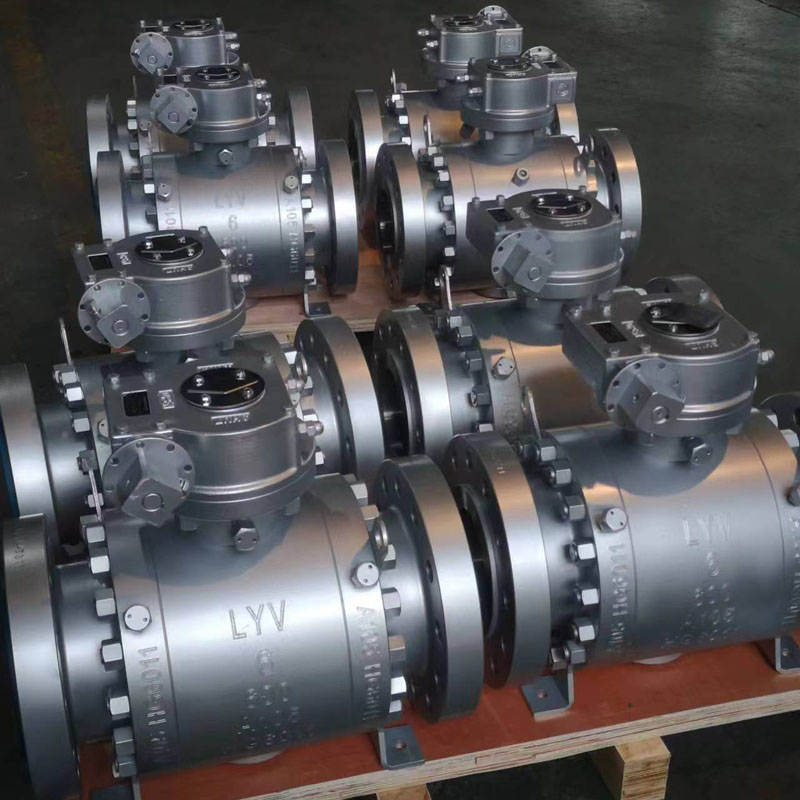

Double Block At Bleed Trunnion Mounted Ball Valve

Mataas ang kalidad ng LYV® ang double block at bleed trunnion mounted ball valve (DBB valve) para sa laki na pulgada hanggang 48 pulgada, at para sa working pressure na ANSI 150lb hanggang ANSI 1500lb na angkop para sa iba't ibang uri ng kapaligirang kinakailangan sa pagtatrabaho. Maaari kaming mag-alok sa iyo ng magandang presyo kung ipapadala mo sa amin ang iyong pagtatanong.

Ang DBB double ball valve ay idinisenyo upang palitan ang kumplikadong koneksyon sa panahon ng maraming mga balbula sa isang tradisyunal na sistema ng pipeline, na maaaring mabawasan ang pagtagas sa system, upang makamit ang mabilis na mga emissions at shut-off function. At ang DBB double ball valve ay nagse-save sa limitasyon ng espasyo sa pag-install, pinapasimple ang programa ng pag-install, i-drop ang presyon ng pipe system, maginhawa upang linisin at mapanatili ang instrumento.

Disenyo at Pagsubok sa International Standard:

Pamantayan sa Disenyo : ISO 14313/ ASME B 16.34 /API 6D

Pamantayan sa Inspeksyon at Pagsubok : API 598/ API 6D

Pamantayan sa Pagsubok na Ligtas sa Sunog : API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Maikling pattern/ Mahabang pattern

End Connection : Flanged End to ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Laki ng Tagagawa at Saklaw ng Presyon:

NPS 2â hanggang 48 â (para sa ANSI Class 150LB)

NPS 2â hanggang 48â (para sa ANSI Class 300LB)

NPS 2â hanggang 48â (para sa ANSI Class 600LB)

NPS 2â hanggang 36â (para sa ANSI Class 900LB)

NPS 2â hanggang 24â (para sa ANSI Class 1500LB)

NPS 2â hanggang 12â (para sa ANSI Class 2500LB)

o

DN50 hanggang DN1200 (para sa PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 hanggang DN1200 (para sa PN4.0Mpa, PN5.0Mpa)

DN50 hanggang DN1200 (para sa PN6.3Mpa, PN10.0Mpa)

DN50 hanggang DN900 (para sa PN15.0Mpa)

DN50 hanggang DN600 (para sa PN25.0Mpa)

Pipe Bore: Full Bore(FB)/ Reduce Bore(RB)

Katawan ng Konstruksyon: End Entry

Bonnet/Uri ng takip: Bolted Bonnet/Extended Bonnet

Uri ng Upuan: Malambot na uri/ Hardseal na Uri ng Metal

Direksyon sa Daloy: Uni-Directional/Bi-Directional

Daluyan ng Serbisyo: Natural Gas, Langis, Tubig, Oxygon gas, atbp

Serbisyo: SOUR, ISO 15156/ NACE MR0175

Fugitive Emission: ISO 15848

Tampok: Disenyo ng Fire Safety

Anti-Static na Disenyo

Blow-out Proof Stem

Dobleng bloke at madilim na disenyo

ISO 5211 Naka-mount na IPAD

Operasyon ng Valve: Manual Lever / Worm-Gear /Actuator Operated/ Pneumatic Actuator / Motor Actuator

MOC (Bill of Material â BOM) :

Katawan at Bonnet: ASTM A216 WCB/ A 105N (Carbon steel)

: ASTM A352 LCB / LCC / A350 LF2 (Mababang temp. carbon steel)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (Stainless Steel)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (Stainless Steel)

: ASTM A351 Gr. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (Duplex Stainless Steel)

Solid Ball : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (Duplex Stainless Steel)

Tandaan: Harseal Metal Seat type Ball surface treatment: ENP, HCR, WC, welding Ni60/ Ni55

Stem : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal Seat Ring: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Tandaan: Harseal Metal Seat type Seat Ring surface treatment: ENP, HCR, WC, welding Ni60/ Ni55

Seat sealing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: Grafoil â Graphite Ring

Ano ang Trunnion Mounted Ball Valve?

Ang trunnion mounted ball valve ay isang quarterly turning valve na tumutulong na ihinto ang dumadaloy na medium sa mga pipeline. Ang kakaibang katangian ng trunnion mounted ball valve ay ang disk nito sa bilog o spherical na hugis na inilagay sa gitna. Ito ay patuloy na umiikot upang ihinto o simulan ang daloy.
