LYV®, isang propesyonal na tagagawa ng balbula sa industriya, ay nagpakilala nito

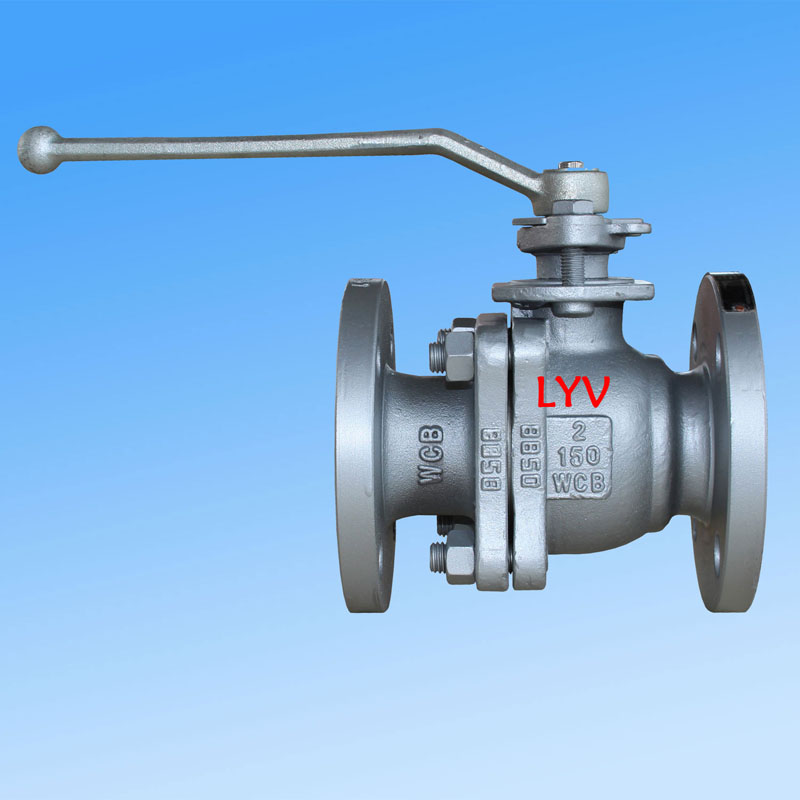

2‑Piece Floating Ball Valve, isa sa pinakamalawak na ginagamit na mga uri ng balbula sa mga sistema ng pang-industriya na tubo. Ang kumpanya ay nag-e-export ng mga balbula sa mga merkado kabilang ang North America, Southeast Asia, Russia, at Middle East. Sa CNC machining equipment at isang skilled workforce, ang LYV® ay may taunang produksyon na kapasidad na lampas sa 50,000 valves, na sumusuporta sa parehong standard at custom na mga kinakailangan.
Disenyo at Konstruksyon
Ang 2-pirasong floating ball valve ay nagtatampok ng split-body construction na may floating ball na disenyo. Ito ay ininhinyero alinsunod saISO 17292, API 608, at API 6Dmga pamantayan. Available ang balbula sa full bore (FB) o reduced bore (RB) na mga configuration, na may end entry body construction. Kasama sa mga opsyon sa bonnet ang bolted bonnet o extended na bonnet, at ang mga uri ng upuan ay inaalok sa soft seat o hard-seal na mga variant ng metal. Ang direksyon ng daloy ay maaaring uni-directional o bi-directional, na nagbibigay ng flexibility para sa iba't ibang mga kinakailangan sa proseso.
Sukat at Saklaw ng Presyon
| Klase ng Presyon |
Saklaw ng Sukat (NPS) |
Saklaw ng Sukat (DN) |
| ANSI Class 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI Class 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI Class 600LB |
1/2" – 4" |
DN15 – DN100 |
Tandaan:Para sa mga rating ng PN, ang balbula ay sumasaklaw sa PN0.6, PN1.6, PN2.0, PN2.5 hanggang DN250; PN4.0 at PN5.0 hanggang DN200; PN6.3 at PN10.0 hanggang DN100.
Mga Pamantayan sa Disenyo at Pagsubok
| Karaniwang Kategorya |
Pamantayan ng Sanggunian |
|
Pamantayan sa Disenyo
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspeksyon at Pagsubok
|
API 598 / API 6D |
|
Pagsubok na Ligtas sa Sunog
|
API 607 / API 6FA |
|
Flange‑to‑Flange Length
|
ANSI B16.10 – Maikling pattern / Mahabang pattern |
|
Tapusin ang mga Koneksyon
|
Flanged (ANSI B16.5), Butt Weld, Socket Weld |
Mga Pangunahing Tampok
-
Disenyo na Ligtas sa Sunog– sumusunod sa API 607 / API 6FA
-
Anti-Static na Disenyo– pinapawi ang static charge para sa ligtas na operasyon
-
Blow‑out Proof Stem– pinipigilan ang pagbuga ng stem sa ilalim ng presyon
-
Daluyan ng Serbisyo– natural gas, langis, tubig, oxygen, at iba pang likidong pang-industriya
-
Serbisyong Maasim– sumusunod sa ISO 15156 / NACE MR0175
-
Operasyon ng balbula– manual lever, worm gear, pneumatic actuator, electric actuator
Mga Materyales ng Konstruksyon (BOM)
Katawan at Bonnet
| Marka ng Materyal |
Paglalarawan |
| ASTM A216 GR. WCB / A105N |
Carbon steel |
| ASTM A352 LCB / LCC / A350 LF2 |
Mababang temperatura ng carbon steel |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (Stainless Steel) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (Stainless Steel) |
| ASTM A351 Gr. CF8C |
Hindi kinakalawang na asero |
| ASTM A890 4A / 5A / 6A |
Duplex na hindi kinakalawang na asero |
Solid Ball
| Marka ng Materyal |
Paglalarawan |
| A105N + ENP / A105N + TCC |
Carbon steel na may electroless nickel plating / tungsten carbide coating |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Hindi kinakalawang na asero |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex Stainless Steel |
Paalala para sa Hard‑Seal Metal Seat:Kasama sa mga ball surface treatment ang ENP, HCR, WC, at welding Ni60 / Ni55.
stem
| Marka ng Materyal |
Paglalarawan |
| ASTM A182 F6a |
Martensitic hindi kinakalawang na asero |
| ASTM A182 F304 / F316 / F304L / F316L |
Hindi kinakalawang na asero |
| 17‑4 PH |
Hindi kinakalawang na asero na nagpapatigas sa ulan |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex Stainless Steel |
Mga upuan, Body Seals at Gland Packing
| materyal |
Aplikasyon |
| PTFE Birhen |
Upuan / Body Seal / Gland Packing |
| 25% Glass Filled PTFE (GFT) |
Upuan / Body Seal / Gland Packing |
| Carbon Filled PTFE (CFT) |
Upuan / Body Seal / Gland Packing |
| SILIP / Delrin |
Upuan / Body Seal |
| Grafoil (Graphite Ring) |
Upuan / Body Seal / Gland Packing |
Application at Serbisyo
Ang 2-pirasong floating ball valve ay angkop para sa malawak na hanay ng mga pang-industriyang aplikasyon kabilang ang langis at gas, petrochemical, power generation, water treatment, at pipeline system. Ito ay magagamit na may flanged, butt weld, o socket weld end connections, at maaaring patakbuhin nang manu-mano o gamit ang mga automated actuator. Nagbibigay ang LYV® ng buong after-sales na suporta at napapanahong paghahatid, na sinusuportahan ng mga may karanasan nitong engineering at production team.
Tandaan:Para sa mga custom na kumbinasyon ng materyal, mga rating ng presyon, o mga pagsasaayos ng actuator, mangyaring makipag-ugnayan sa LYV® nang direkta sa mga detalye ng iyong proyekto.
